  • 4G全网通无人机图传模块实际应用方案

    科技的发展与进步,无人机系统作为一种重要的空中信息获取设备,在国民经济建设和军事领域发挥着越来越显著的作用,应用领域也越来越广泛。 在国内抗战新型冠状病毒期间,不少地区启用无人机空中巡检,抗击疫情

    由于无人机配套的飞控和微波图传,只有有限的不足1km的图传距离,对于要远程实时监控监测的单位应用,这个距离是远远不够的。那么可在标配的短距离的微波图传之外,增补我们的4G无线图传模块,可将航拍的图像实时传送到无限距离之外的监控中心去,实现远程实时预览,应急指挥调度。

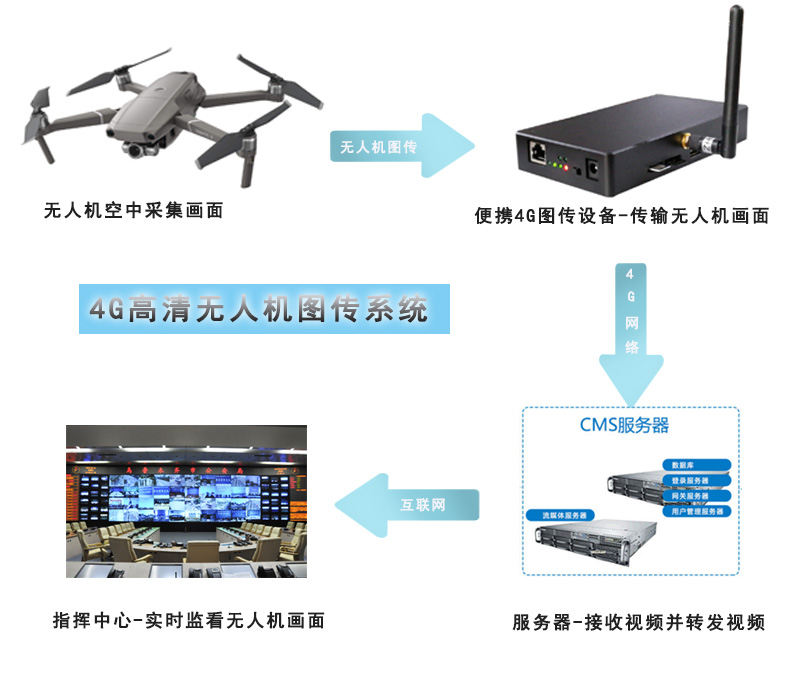

    东博视讯提供的无人机图传系统,整个应用系统由前端4G无人机图传设备+后端服务器软件+客户端软件”构成,其中服务器软件运行在中心流媒体服务器上,需要有固定IP的光纤网络支持。以下为东博视讯提供的无人机图传系统的两套解决方案:

    1)机载4G模组:对于不超过100米高度的低空飞行,在4G信号覆盖的范围内,可将微型4G图传NVR模块直接安装到无人机机体内部,HDMI接无人机机载的摄像头;
       2)地面接收站加载:对于飞行高度超过200米的应用,则不能将4G图传NVR模块安装到无人机机体内,而需要放置在地面站,微波地面站接收视频后的HDMI视频输出口,将这个输出的视频接入到4G图传NVR模块上,则可将无人机视频实时传输到无限距离之外的监控指挥中心,实现实时的远程预览,应急指挥调度;

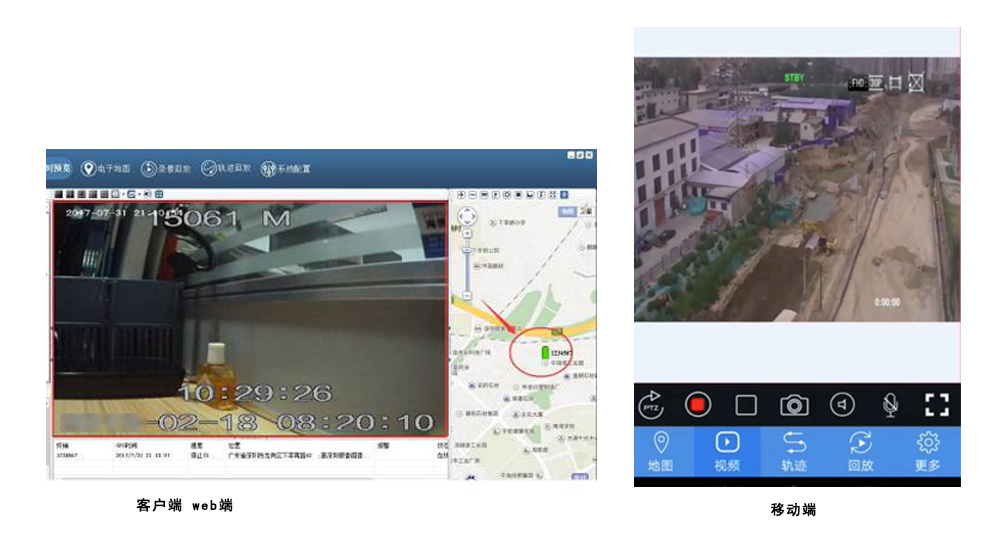

    搭载4G图传模块的无人机地面接收站或机载4G图传模块,实现大疆无人机的实时视频图像的4G传输,即前端的大疆无人机通过HDMI高清输出模块以及4G图传模块将实时视频内容传输至后台视频服务平台,支持PC客户端、手机移动终端客户端的实时播放。


    无人机图传设备支持运营商的专网(APNVPDN),采用专网,彻底与公网隔断,无线图传更安全此款便携性HDMI视频输入设备,也可直接接入手持DV,或者HDMI摄像机,H.264/H.265视频编码, 双码流可调支持双码流传输

    无人机应用

    目前,东博视讯提供的无人机图传系统已成功应用于城建、气象、电力、交通、抢险救灾、公安、视频拍摄等众多行业。整套移动视频指挥系统提供开发接口,融合各行业原有指挥平台,无缝对接, 结合无人机图传提供的高视角画面,全面掌握现场情况,为领导和中心人员根据事实信息作出相应决策和指挥调度。
